NEW1KV冷缩电缆附件单芯中间接头_JLS-1/1.0,JLS-1/1.1,JLS-1/1.2,JLS-1/1.3,JLS-1/1.4

型号：

JLS-1/1.0JLS-1/1.1JLS-1/1.2JLS-1/1.3JLS-1/1.4

执行标准：

IEC 60502GB/T 12706JB/T 10740.1JB/T 10740.2

材质：硅橡胶

特性：防潮，抗污

工艺：预扩张

质保：一年

温馨提示：暂不接受无理由退货！

订购咨询
021-80394996

人气产品 More+

产品介绍
解决方案
行业业绩
视频中心
FAQ常见问题
苏超服务
相关知识

1.产品描述

冷缩电缆附件是利用液体有硅橡胶在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），抱紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。

产品以高弹性特种优质硅橡胶为材料，电应力控制为几何型。电应力控制单元采用高温、高压硫化成型工艺加工而成，形状尺寸均一可靠，电气性能稳定。产品绝缘主体与电应力控制单元在工厂预成型为一整体。

2.产品优势

安装便利，无需动火或特殊工具，只需轻轻抽取芯绳就可安装；

性能可靠，采用高品质硅橡胶，具有优越的电气性能，物理性能和防潮抗污性能；

适用广泛，一种型号适用多种电缆线径。

3.适用范围

1kV冷缩电缆附件用于低压电缆的末端和接头处理，起绝缘、密封、连接作用。适用于单芯、二芯、三芯、四芯、五芯聚氯乙烯、交联聚乙烯、橡塑电力电缆。

4.产品性能

项目名称	性能参数
热稳定性试验	10kA，1s两次，所有部件无变形、损坏及焊住现象
恒压负荷循环试验（3次循环）	1.5kV导体通电流，5h加热，3h冷却，加热时导体最高温度为电缆允许工作温度加5℃
1min交流耐压试验	4kV 不闪络、不击穿
5min负极性直流电压试验	15kV不闪络、不击穿
冲击电压试验	8kV ±10次，不闪络、不击穿

5.产品选型

适用电缆截面(mm²)	1kV冷缩中间接头
适用电缆截面(mm²)	单芯	二芯	三芯	四芯	五芯
10,16	JLS-1/1.0	JLS-1/2.0	JLS-1/3.0	JLS-1/4.0	JLS-1/5.0
25,35,50	JLS-1/1.1	JLS-1/2.1	JLS-1/3.1	JLS-1/4.1	JLS-1/5.1
70,95,120	JLS-1/1.2	JLS-1/2.2	JLS-1/3.2	JLS-1/4.2	JLS-1/5.2
150,185,240	JLS-1/1.3	JLS-1/2.3	JLS-1/3.3	JLS-1/4.3	JLS-1/5.3
300,400	JLS-1/1.4	JLS-1/2.4	JLS-1/3.4	JLS-1/4.4	JLS-1/5.4

6.产品实拍

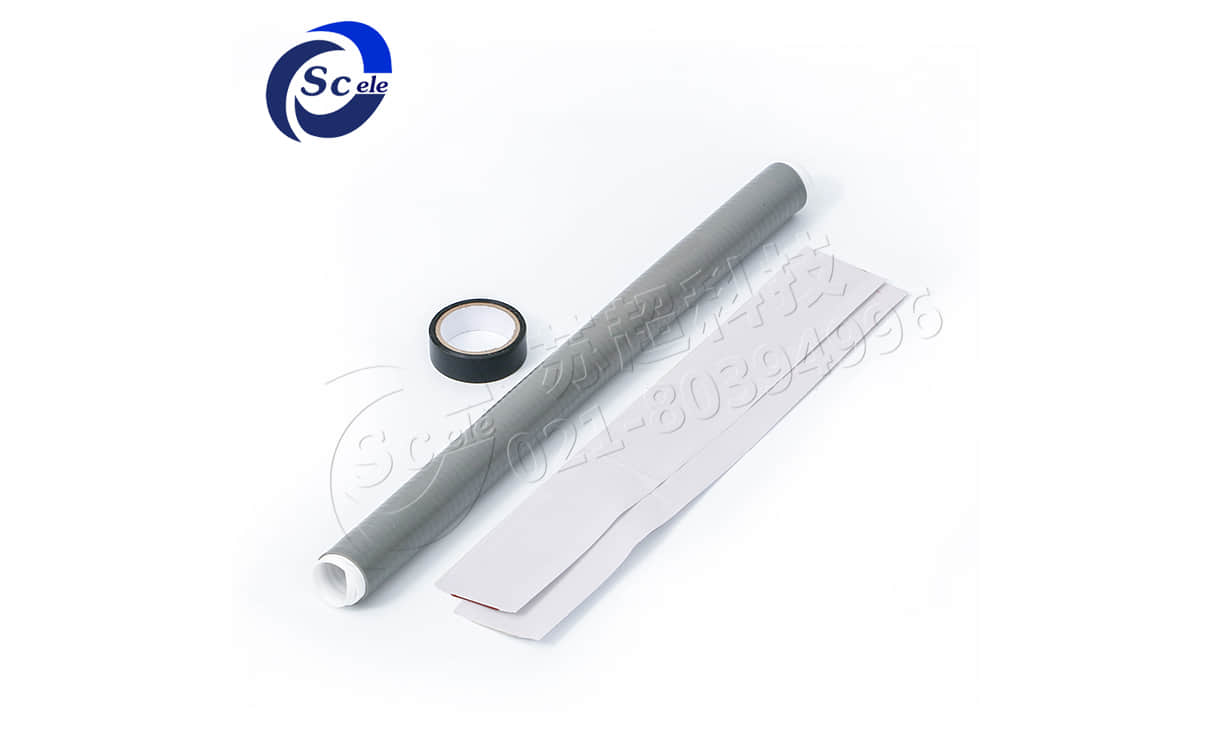

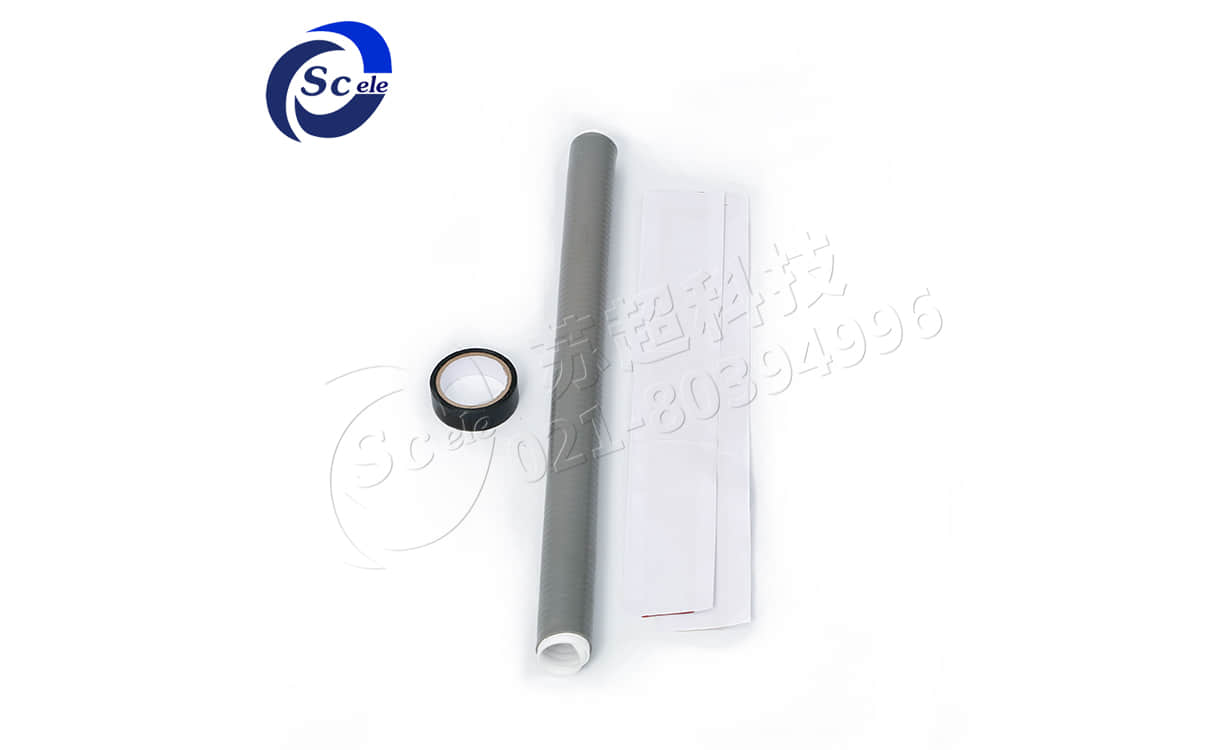

1kV单芯冷缩中间接头

1kV二芯冷缩中间接头

1kV三芯冷缩中间接头

1kV四芯冷缩中间接头

1kV五芯冷缩中间接头

冷缩中间接头

今天我们带大家来了解下冷缩中间接头，说到冷缩中间接头的话就不得不说下其被套电缆的结构简介，比如说：10kv电缆的结构是由导体、绝缘层、半导体层、铜屏蔽层、填充材料、内护套、钢铠、外护套。如下图所示：

以上简单的说了下电缆的主要结构，接下来我们来说说冷缩中间接头的主要构成附件有哪些？ 1、冷缩中间连接；2、防水复合带；3、铠装带；4、地线；5、铜编织网；6、防水密封胶；7、恒力弹簧；8、乳胶手套；9、清洁纸；10、硅脂膏；11、半导电带；12、PVC透明带；13、PVC胶带；14、白棉手套；15、电缆专用擦纸；16、砂布条；17、小卷尺；18、创可贴；19、合格证；20、安装说明书。同样如下图所示：

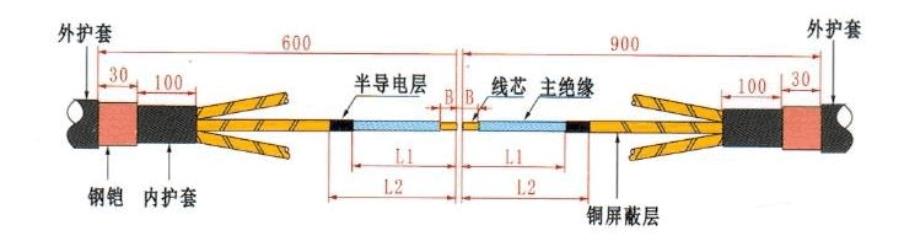

电缆中间接头剖析图

以上简单的说了下电缆的主要结构，接下来我们来说说冷缩中间接头的主要构成附件有哪些？

1、冷缩中间连接；2、防水复合带；3、铠装带；4、地线；5、铜编织网；6、防水密封胶；7、恒力弹簧；8、乳胶手套；9、清洁纸；10、硅脂膏；11、半导电带；12、PVC透明带；13、PVC胶带；14、白棉手套；15、电缆专用擦纸；16、砂布条；17、小卷尺；18、创可贴；19、合格证；20、安装说明书。同样如下图所示：

上述分别讲述了冷缩电缆和冷缩中间接头的主要构成部分，接下来说说冷缩中间接头的特点。冷缩中间接头采用的是冷缩技术，不需要动用明火以及特殊的工具，也没有逐件套入的麻烦，在使用时只需要轻轻抽取管内的白色塑料支撑条，接地采用的是恒力弹簧，也不需要焊接或者铜绑线的方式来进行安装，总的来说在施工时能够做到省时、省力、省空间。

其实说到冷缩中间接头无非是因为其与电缆本体相比，冷缩中间接头是薄弱的环节，大部分电缆线路故障会发生在此处，而这时冷缩中间接头质量的好坏直接影响着电缆线路的安全运行。

当然除了冷缩中间接头质量的好坏影响着电缆线路的安全运行，还有在冷缩中间接头施工操作时也尤为的重要。比如说整个施工环节需在天气晴朗、空气干燥、无飞扬的尘土、无飞扬的纸屑环境下进行。在操作前需事先核对好所需要的冷缩中间接头型号规格以及配件是否齐全，整个过程需要做到一气呵成。且在操作前施工人员需要认真阅读厂家所附带的安装说明书，需要阅读了解清楚之后方可进行安装。等到制作安装试运行好之后，施工人员需要对其场地进行清理。综上所述其实影响电缆线路的安全运行除了产品的质量外，很大一部分取决于施工时施工人员的施工手法是否得当，在施工操作时是否处理的完美。

以上就是冷缩中间接头的全部内容了，如对冷缩中间接头有感兴趣的，欢迎前来咨询与了解！
